Longueur maximale de pliage : jusqu’à 144″ (12 pieds)
Épaisseurs prises en charge : de 22GA (0.036″) jusqu’à 1″
Rayons de pliage disponibles : de 1/4″ à 12″
Exemples de capacité :
• 1/4″ d’épaisseur avec un rayon de 1″ = 33.3 tons/pied
• 3/8″ d’épaisseur avec un rayon de 1″ = 42.3 tons/pied
• 1/2″ d’épaisseur avec un rayon de 2″ = 63.6 tons/pied
• 3/4″ d’épaisseur avec un rayon de 3″ = 68.7 tons/pied
Les capacités varient selon la combinaison épaisseur + rayon + longueur.
Consultez le tableau pour connaître la force nécessaire par pied linéaire.
Polyvalent
Les 30 presses plieuses disponibles offrent diverses possibilités, allant de 10 à 3000 tonnes, pour livrer des pièces conformes à vos exigences et aux tolérances des différents métaux. CBR Laser met à votre disposition la plus grosse plieuse au Canada.
Grande capacité
Les équipements de Atelier Usinage Carignan peuvent plier des feuilles de métal allant jusqu’à 40 pieds de longueur.
Rapide
Les six plieuses électriques 6 axes sont non seulement très rapides, mais elles sont aussi très précises et versatiles.

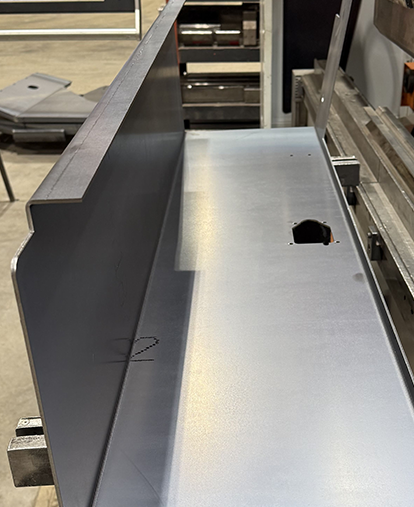

UNE MAÎTRISE DU PLIAGE POUR DES PIÈCES SUR-MESURE
Nos équipements de pliage permettent d’obtenir des pièces métalliques aux dimensions précises, tout en assurant une constance et une qualité irréprochable. Qu’il s’agisse de tôles en acier, en aluminium ou en inox, notre expertise nous permet de répondre aux besoins les plus exigeants, en garantissant des pliages conformes aux spécifications techniques.
Tolérance sur pliage numérique
GAUGE | INCHES | 1/4" | 5/16" | 3/8" | 7/16" | 1/2" | 5/8" | 3/4" | 7/8" | 1" | 1 1/8" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 3 1/2" | 4" | 5" | 6" | 7" | 8" | 10" | 12" | INCHES | GAUGE |
20 | 0.036" | 3.1 | 2.3 | 1.7 | 1.4 | 1.1 | 0.036" | 20 | ||||||||||||||||||
18 | 0.048" | 5.3 | 4.0 | 3.0 | 2.5 | 2.2 | 1.7 | 1.3 | 0.048" | 18 | ||||||||||||||||
16 | 0.060" | 9.6 | 7.1 | 5.6 | 4.5 | 3.8 | 2.8 | 2.2 | 1.8 | 1.5 | 0.060" | 16 | ||||||||||||||
14 | 0.075" | 11.9 | 9.2 | 7.6 | 6.3 | 4.7 | 3.5 | 3.0 | 2.5 | 2.1 | 1.8 | 0.075" | 14 | |||||||||||||
12 | 0.105" | 16.7 | 13.1 | 9.7 | 8.0 | 6.5 | 5.6 | 4.6 | 4.1 | 3.2 | 0.105" | 12 | ||||||||||||||
11 | 0.120" | 19.2 | 14.2 | 11.1 | 9.0 | 7.5 | 6.3 | 5.5 | 4.4 | 2.9 |
| 0.120" | 11 | |||||||||||||
10 | 0.135" | 18.6 | 14.5 | 11.9 | 9.9 | 8.5 | 7.3 | 5.8 | 4.0 | 0.135" | 10 | |||||||||||||||
3/16" | 0.188" | 27.4 | 23.1 | 19.3 | 16.4 | 14.3 | 11.2 | 7.5 | 5.7 | 4.4 | 0.188" | 3/16" | ||||||||||||||
1/4" | 0.250" | 39.4 | 33.3 | 29.5 | 22.7 | 15.4 | 11.4 | 9.0 | 7.4 | 6.1 | 0.250" | 1/4" | ||||||||||||||
5/16" | 0.313" | 50.4 | 39.8 | 27.0 | 19.7 | 15.3 | 12.7 | 10.5 | 7.7 | 0.313" | 5/16" | |||||||||||||||
3/8" | 0.375" | 61.6 | 42.3 | 30.9 | 24.0 | 19.6 | 16.3 | 12.3 | 9.5 | 0.375" | 3/8" | |||||||||||||||
7/16" | 0.438" | 61.7 | 45.8 | 35.4 | 28.6 | 24.4 | 17.3 | 14.8 | 11.2 | 0.438" | 7/16" | |||||||||||||||
1/2" | 0.500" | 85.2 | 63.6 | 48.8 | 39.7 | 33.3 | 24.6 | 19.4 | 15.9 | 13.1 | 0.500" | 1/2" | ||||||||||||||
5/8" | 0.625" | 110.0 | 86.2 | 70.0 | 58.3 | 43.1 | 33.3 | 27.4 | 23.3 | 16.9 | 0.625" | 5/8" | ||||||||||||||
3/4" | 0.750" | 138.8 | 110.0 | 93.0 | 68.7 | 53.5 | 43.6 | 36.5 | 27.1 | 21.1 | 0.750" | 3/4" | ||||||||||||||
7/8" | 0.875" | 165.0 | 137.0 | 104.0 | 80.7 | 64.6 | 52.9 | 39.7 | 31.6 | 0.875" | 7/8" | |||||||||||||||
1" | 1.000" | 197.0 | 143.0 | 113.0 | 91.2 | 76.2 | 56.3 | 44.2 | 1.000" | 1" |
